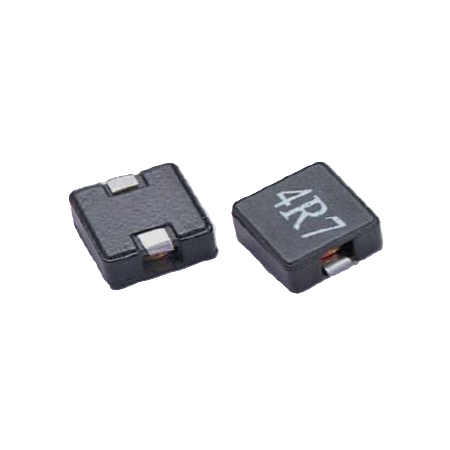

Molding Power Choke
一體成形合金電感
Molding Power Choke 一體成形合金電感主要功能為儲存電流與過濾電流， 適用於 PAD、Notebook、Desktop、Server、DC/DC Converter、Camera、LCD TV、 音訊影音設備與通訊設備等電源設計。其一體成形結構具備高電流、低 DCR、良好機械強度與穩定供電特性， 可協助系統提供乾淨、穩定的電流輸出。
高電流、低 DCR 與穩定供電的一體成形電感
一體成形結構
採一體成形合金電感結構，具備良好機械強度與穩定性，適合高密度電源模組設計。
高飽和電流
Saturation Current 範圍為 1.5A ~ 80A，可支援高負載電流與瞬態電流需求。
低 DCR 設計
DCR 範圍為 0.5mΩ ~ 500mΩ，有助於降低導通損耗、改善效率並減少溫升。
穩定電流輸出
可先儲存電流，再慢慢釋放乾淨且穩定的電流，適合供應微處理器與核心電源。
電源濾波
主要功能包含儲存電流與過濾電流，可降低電源雜訊並提升系統穩定性。
寬電感值範圍
電感值涵蓋 0.1uH ~ 100uH，可對應不同 DC/DC Converter 與電源架構。
多系列支援
提供 GDIM、GDIM-T、GDIM-S、GDIM-M 等系列，可依尺寸、電流與 DCR 條件選型。
適合高階電子設備
適用於 Notebook、Server、Desktop、PAD、Camera、LCD TV 與通訊設備電源線路。
Molding Power Choke 系列、規格與尺寸範圍
系列與尺寸
一體成形合金電感提供多種 GDIM 系列，可依 PCB 空間、電源電流、散熱條件與電源模組需求選擇。
電氣規格重點
可依電感值、飽和電流、DCR、電源轉換效率與負載瞬態需求，選擇合適的 Power Choke 規格。
Power Choke 的主要功能與供電角色
Molding Power Choke 的最主要功能是 儲存電流與過濾電流。 在 DC/DC Converter 或電源管理電路中，電感可將能量暫時儲存在磁場中， 並在需要時釋放出穩定電流，協助降低電源紋波與高頻雜訊。
其中，筆記型電腦 Notebook 產品使用的 Power Choke 通常配置在微處理器附近。 其最大特性在於可先儲存電流，再慢慢釋放出穩定且乾淨的電流供應微處理器使用， 對 CPU、GPU、記憶體與核心電源穩定性具有重要影響。
Molding Power Choke 常見應用領域
PAD 平板裝置
適用於平板電腦電源管理、核心電源轉換與小型化高效率電源模組。
Notebook 筆記型電腦
常配置於微處理器附近，提供穩定、乾淨的電流給 CPU、GPU 與核心電源。
Desktop 桌上型電腦
適合主機板、顯示卡、電源模組與高電流 DC/DC 轉換應用。
Server 伺服器
可用於伺服器主板、高可靠度電源模組與長時間高負載供電系統。
DC/DC Converter
適合降壓、升壓、同步整流與高效率電源轉換架構。
Camera 影像設備
可應用於相機、攝影機、監控設備與影像處理電路中的電源濾波。
LCD TV 與影音設備
適用於 LCD TV、音訊設備、影音設備與顯示器電源模組。
Communication Equipment
可用於通訊設備、網通設備、基地台周邊與高穩定電源供應設計。
Molding Power Choke 選型建議
先確認 DC/DC Converter 或電源模組所需電感值，依輸出電流、紋波電流與切換頻率選擇 0.1uH ~ 100uH 規格。
依最大負載電流與瞬態電流需求確認 Saturation Current，避免電感飽和造成輸出電壓不穩。
依效率與溫升需求評估 DCR，低 DCR 有助於降低功耗，特別適合高電流電源應用。
依 PCB 空間、散熱條件與電流能力選擇 201610 ~ 2213 尺寸與 GDIM / GDIM-T / GDIM-S / GDIM-M 系列。
需要 Molding Power Choke 一體成形合金電感選型建議？
歡迎提供電感值、飽和電流、DCR、尺寸限制、DC/DC 架構、負載電流與應用產品， 上瓚科技可協助評估合適的 GDIM 系列一體成形合金電感與電源濾波解決方案。
