SCR
可控矽整流器與半控開關半導體
SCR（Silicon Controlled Rectifier，可控矽整流器）是一種半控型半導體開關元件， 可透過閘極脈衝電流觸發導通，並由主電流維持導通狀態，常用於交流相位控制、調光、調速、 調溫、可控整流、UPS 旁路與功率調節等應用。
適用於交流功率控制與可控整流的 SCR / TRIAC 元件
半控型開關元件
SCR 透過閘極脈衝電流觸發導通，並靠主電流維持導通，是典型半控型半導體開關。
交流相位控制
適合調光燈、風扇調速器、交流固態繼電器與交流功率調節應用。
單向與雙向分類
晶片屬性可分為 Unidirectional Thyristor（SCR）與 Bidirectional Thyristor（TRIAC）。
高耐壓能力
VDRM 範圍為 600 ~ 1600V，可對應不同交流電源與功率控制需求。
寬電流範圍
IT 範圍為 0.6 ~ 100A，支援小功率控制至大功率設備應用。
低觸發電流選擇
IGT 範圍為 10uA ~ 50mA，可依控制電路驅動能力選擇合適規格。
高接面溫度
標準接面溫度為 -40°C ~ 125°C，高耐熱版本耐熱能力可達 150°C 或以上。
環保合規
產品符合 RoHS Compliant，可支援國際市場對電子元件材料合規的要求。

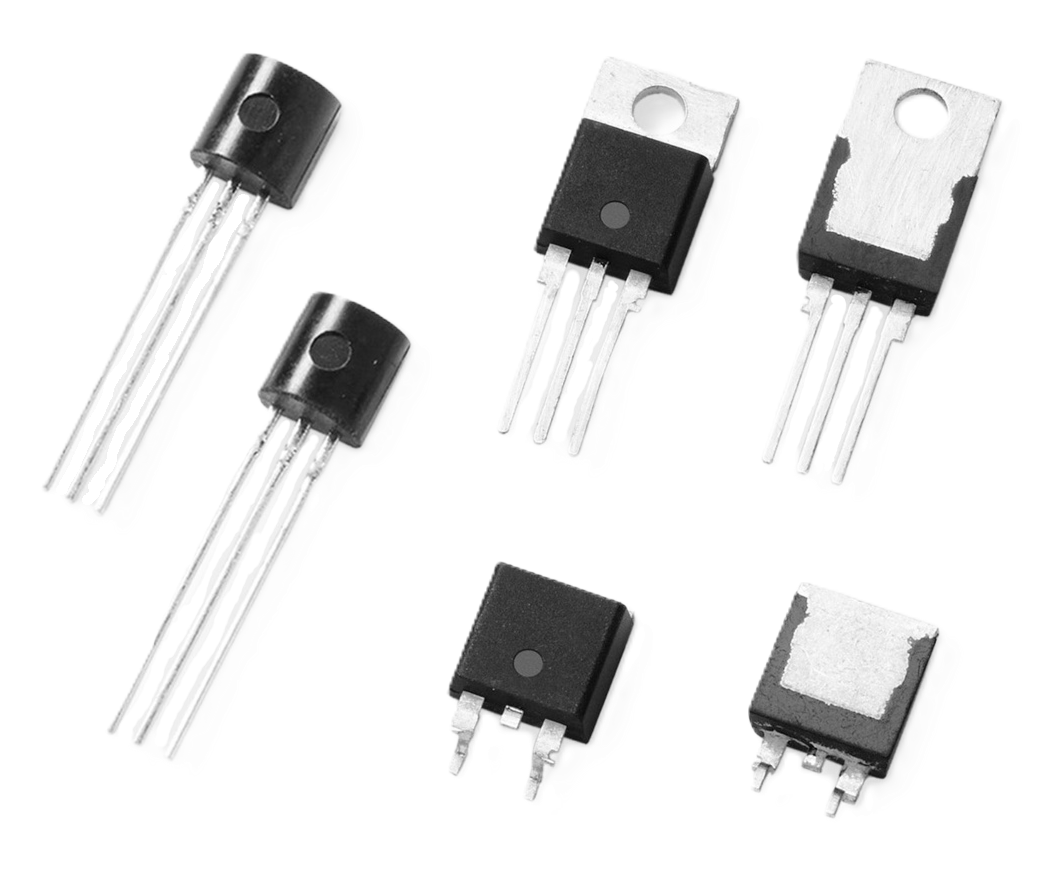

SCR 封裝形式與晶片屬性分類
Surface-Mount Package
適合貼片製程與自動化組裝，可用於小型化電源控制板、家電控制板與模組化設備。
Through-Hole or Lead Package
適合較高功率、散熱需求較高或需插件組裝的功率控制應用。
控制方式、產品外形與應用說明
控制方式
SCR 可由脈衝電流觸發導通，靠主電流維持導通，並在電流過零時自動關斷，常見於交流控制應用。
典型應用包含交流相位控制、調光燈、風扇調速器、交流固態繼電器、交流有刷電機控制、調溫與簡易交流功率調節。
產品外形與工藝
SCR 可提供貼片封裝與插件封裝，並依晶片屬性分為單向可控矽與雙向可控矽。
晶片工藝可包含單台面工藝與雙台面工藝；打線工藝則可依產品需求採用鋁線打線或銅條燒結工藝。 插件封裝中 TO-220A 與 TO-220F 可依需求提供絕緣形式。
應用領域
雙向可控矽常用於調溫、調速與調光應用，例如熱水器、智慧馬桶、電吹風、電水壺、電熨斗、 電烤箱、電風扇、洗衣機、吸塵器、電動工具與 LED 驅動。
單向可控矽常見於斷電保護、防反接、充電器、微型光伏逆變器、UPS 旁路應用與可控整流等電能品質控制。
SCR / TRIAC 常見應用領域
調光控制
適用於調光燈、LED 驅動、照明控制與簡易交流功率調節。
調速控制
適用於電風扇、破壁機、吸塵器、洗衣機、電動工具與交流電機控制。
調溫控制
可用於離子燙、熱水器、智慧馬桶、電吹風、電水壺、電熨斗、電烤箱與小家電。
交流固態繼電器
適用於 AC SSR、交流負載開關、功率控制模組與自動化設備控制。
斷電與防反保護
可應用於漏電保護、充電器、微型光伏逆變器與特定電源保護架構。
UPS 旁路應用
適合 UPS 旁路控制、電源切換與高可靠度電源系統。
可控整流
適用於電能品質控制、工業電源與可控整流電路。
家電與工業控制
可用於小家電、電機負載、工控設備與功率調節產品。
環保與可靠度條件
SCR / TRIAC 選型建議
先確認應用為單向 SCR 或雙向 TRIAC，依交流或直流控制架構選擇合適晶片屬性。
依電源系統最高電壓與瞬態條件，選擇合適 VDRM，避免關斷狀態下誤導通或失效。
依負載電流、浪湧條件與散熱設計，確認 IT 額定電流與封裝散熱能力。
依控制電路驅動能力選擇 IGT，並依 PCB 空間與散熱需求選擇貼片或插件封裝。
需要 SCR 可控矽或 TRIAC 雙向可控矽選型建議？
歡迎提供應用類型、負載電流、工作電壓、觸發電流、封裝需求與散熱條件， 上瓚科技可協助評估合適的 SCR、TRIAC 與交流功率控制解決方案。
