Advanced Packaging Production Lines
半導體高階生產設備 先進封裝技術製程設備導引，驅動高效能功率半導體量產
Encapsulation Technology
封裝的核心目的與演進趨勢
封裝的核心目的在於保護晶片免受外部環境物理影響，並提供高可靠度的外部電路連接介面。隨著半導體技術的精密演進，先進封裝技術如覆晶 (Flip-Chip)、扇出型 (Fan-out)、2.5D/3D 封裝 等架構越來越重要。這不僅對封裝設備的製程精度要求極高，也是確保 TVS 二極體、高功率 MOS 功率半導體 及 Schottky 蕭特基 元件展現極致性能的關鍵。
晶圓減薄機 Wafer Backgrinding Machine
在單個獨立晶片進行切割製程前，預先對晶圓背面進行精密研磨以達到理想厚度。此舉能大幅改善元件的散熱結構，極度有利於後續高功率密度封裝製程。
晶圓切割機 Wafer Dicing Machine
將完成前段黃光與擴散製程的完整晶圓，精準切割分離成單個獨立晶粒 (Die)。設備依規格通常細分為物理性砂輪切割機與高精密雷射切割機。
晶粒黏著機 Die Bonder / Attach Machine
將切割完成的單顆晶粒精確無誤地黏貼到基板或引線框架（Lead frame）上，高度仰賴次微米級的高精度影像對位與精密黏著技術。
打線機 Wire Bonder
運用極細金線、銅線或鋁線，透過超音波熱壓能量將晶粒上的電極高速連接到引線框架的接點上，為元件建立起穩固的電氣連接通路。
模塑設備 Molding Machine
注入高絕緣性的環氧樹脂（Epoxy）或其他複合塑膠材料對晶粒進行精密包覆熔接，形成強韌的外殼結構，賦予產品完善的物理支撐與抗環境保護力。
錫球/凸塊植球機 Solder Ball Attacher / Bumper
專用於 BGA 或 CSP 等高階封裝製程，在晶圓表面或基板特定接點植入精密錫球或製作微型凸塊（Bump），作為晶片與外圍電路板對接的高密度介面。
迴焊爐 Reflow Oven
精準控制多溫區熱對流曲線，使植入的錫球或製備的凸塊在特定溫度熔化並冷卻凝固，建構出完美的金屬共晶結合與卓越的低阻抗電氣連接。
檢查與量測設備 Inspection & Measurement
貫穿於整體封裝製程的各個關鍵階段，實施高精度自動光學外觀檢查（AOI）與尺寸精密量測，嚴格杜絕不良品下流，確保產品百分之百符合車規與工業規範。
翹曲校正機 Warpage Correction Machine
在覆晶或 2.5D/3D 等先進封裝製程中，晶圓或異質基板常因材料間膨脹係數（CTE）差異或內應力而產生非對稱翹曲。此設備專用於動態校正與補償其表面平整度，確保後續製程良率。

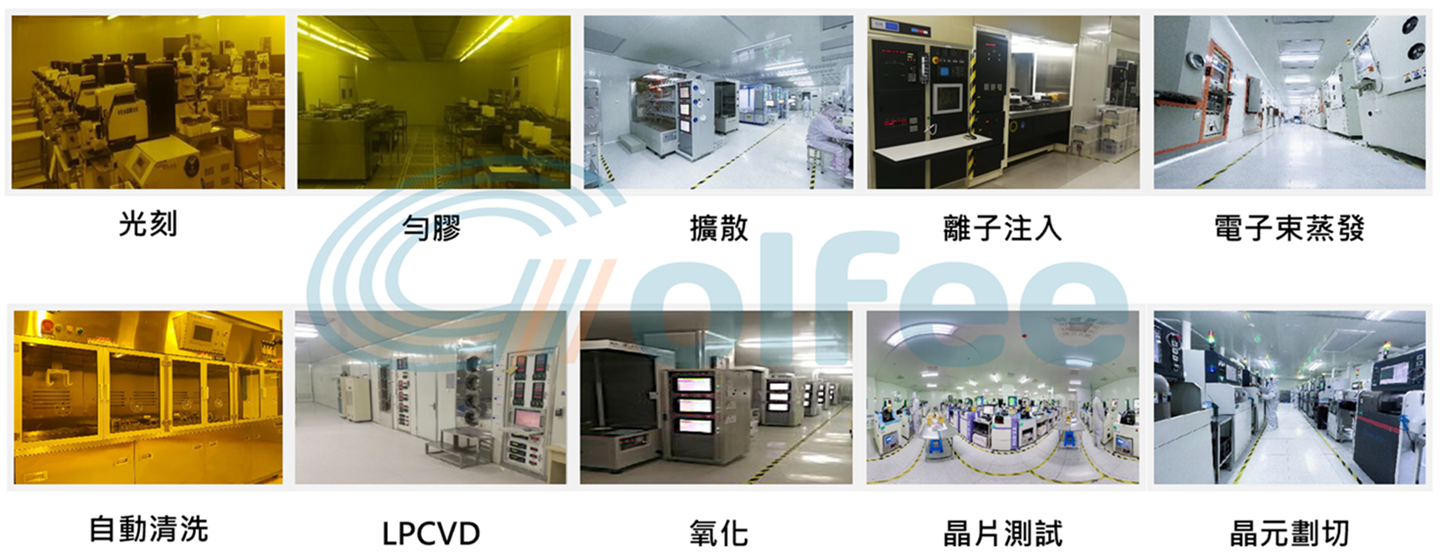

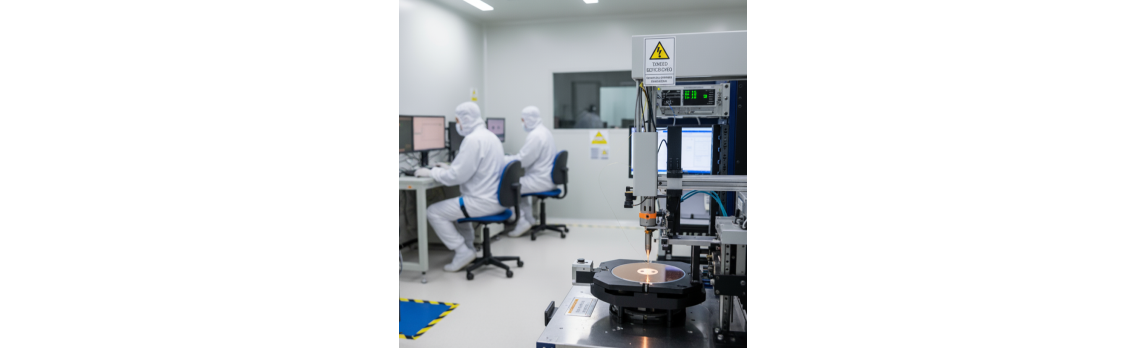

晶片製造生產線架構 (Chip Manufacturing Line)

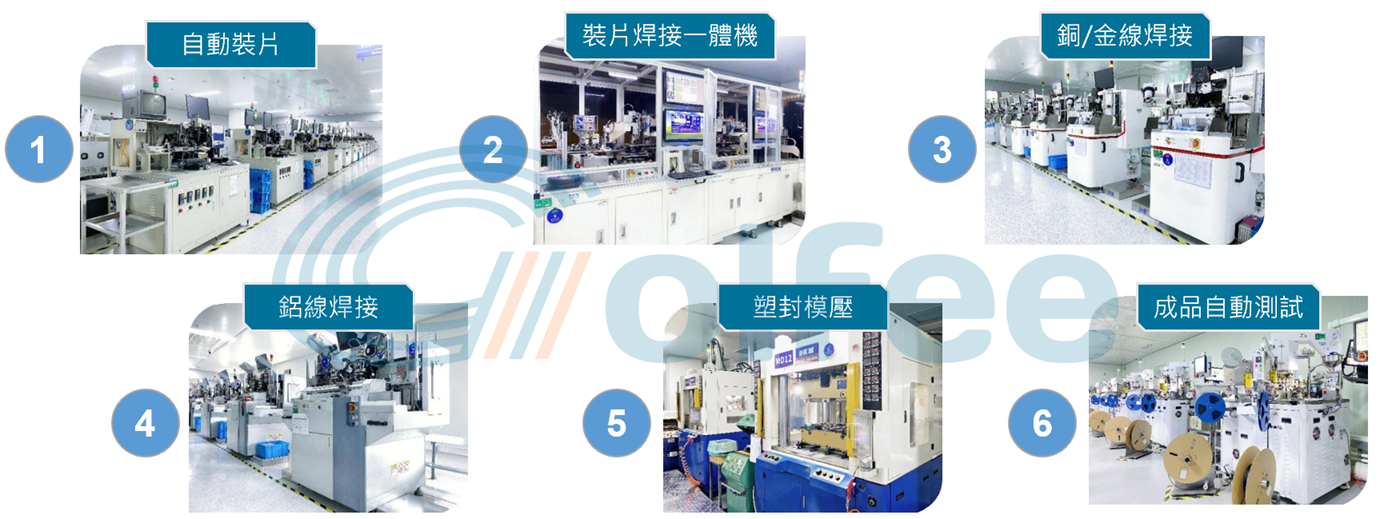

半導體高階晶片封裝流程 (Semiconductor Chip Packaging)
