Magnetic Ring Inductors
磁環電感器

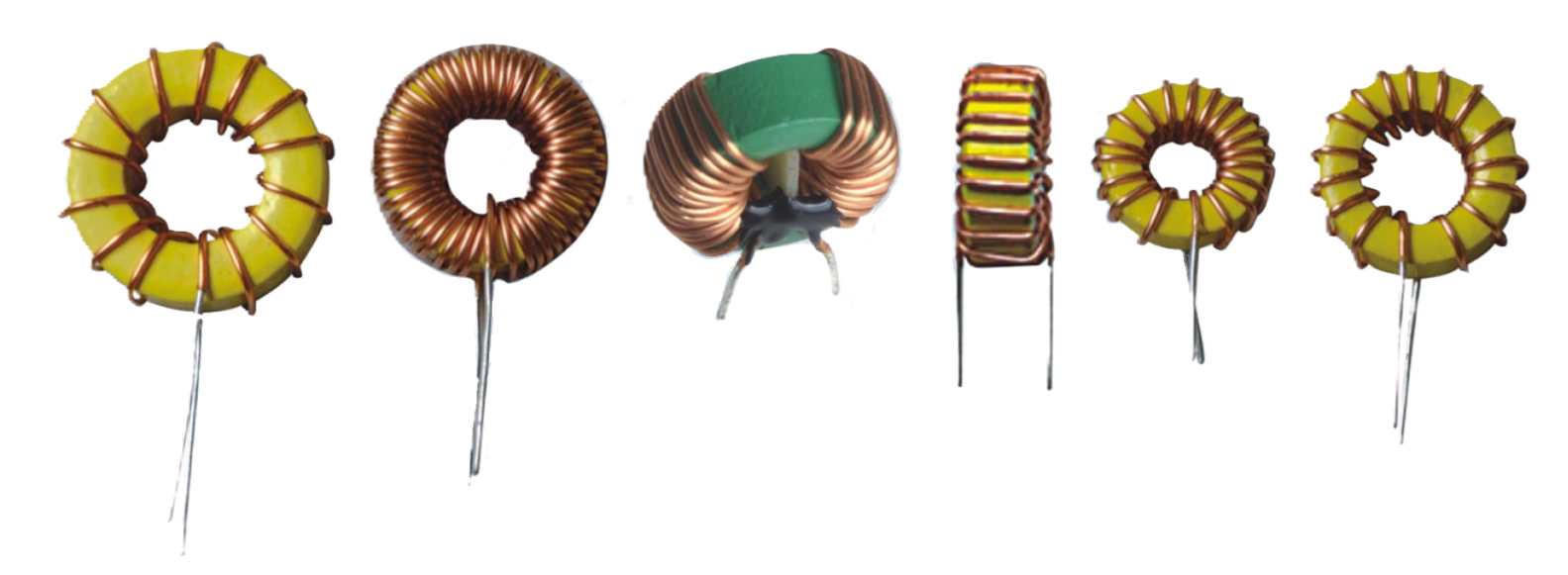

Magnetic Ring Inductors 磁環電感器是一種以環形磁芯為核心、並在磁環上繞製導線形成的電感元件。 其主要功能包含儲存能量、抵抗電流變化、濾除高頻雜訊與抑制電磁干擾，適合開關電源、 電源線、信號線、變換器與超音波設備等抑噪濾波應用。
高導磁率、低損耗與高抗干擾能力的磁環電感
干擾頻率高阻抗
在正常工作頻段阻抗小，於干擾頻率呈現較大阻抗，可有效抑制高頻雜訊。
高導磁率
磁環材料具備高導磁率，可提升電感效率並支援濾波與能量儲存需求。
低損耗設計
低損耗特性有助於降低發熱與能量損耗，提升電源與濾波電路效率。
寬電感量範圍
電感量可由幾微亨 µH 至幾百毫亨 mH，適用於不同頻段與濾波條件。
高工作電流
最大工作電流可達幾十安培，適合較高電流的電源線與功率電路應用。
熱穩定性佳
電感質穩定，熱穩定性好，可在長時間工作或溫度變化環境下保持穩定表現。
飽和電流大
具備較大的飽和電流能力，可降低高電流工作條件下的飽和風險。
漏磁小、環保無鉛
環形磁芯有助於限制磁場於器件內部，降低漏磁並符合環保無鉛產品需求。
磁環電感器的基本概念與工作原理
磁環電感器結構
磁環電感器通常以環狀磁性材料作為磁芯，並將導線纏繞在磁環上形成電感器。 此類結構可將磁場較集中地限制在磁芯內部，減少外部磁場干擾。
電磁感應原理
當電流通過磁環電感器的導線時，會產生磁場。當電流變化時，磁場變化會感應出反向電壓， 抵抗電流快速變化，這就是電感器可用於儲能、濾波與抑制雜訊的主要原因。
Magnetic Ring Inductors 常見應用領域
開關電源抑噪濾波器
適用於 SMPS 開關電源中的高頻噪音抑制、電源濾波與穩定輸出設計。
電源線噪音濾波
可用於電源線抑制靜電噪音與高頻干擾，提升系統抗干擾能力。
信號線靜電噪音濾波
適合用於信號線、控制線與通訊線路中的高頻雜訊抑制。
變換器干擾抑制
可應用於變換器、逆變器與電源模組，協助降低切換雜訊與 EMI 干擾。
超音波設備
適合用於超音波設備與高頻驅動系統中的熱干擾與雜訊抑制。
工業電源設備
可用於工業控制、電源供應器、馬達驅動與高電流設備濾波。
EMI / EMC 改善
協助改善電磁相容性，降低高頻干擾對其他電路或設備造成的影響。
高電流濾波應用
最大工作電流可達幾十安培，適合電源線與功率線路中的濾波設計。
Magnetic Ring Inductors 選型建議
先確認應用頻段與干擾頻率，選擇在工作頻段低阻抗、干擾頻率高阻抗的磁環電感規格。
依電源線、信號線或變換器用途，選擇合適電感量範圍，從 µH 至 mH 需依濾波效果評估。
確認最大工作電流與飽和電流條件，避免高電流下磁芯飽和造成濾波效果下降。
若應用於 EMI / EMC 改善，建議搭配實際系統測試結果，調整磁材、繞線圈數與電感量。
需要 Magnetic Ring Inductors 磁環電感器選型建議？
歡迎提供應用頻段、工作電流、干擾頻率、電源線或信號線條件與 EMI / EMC 測試需求， 上瓚科技可協助評估合適的磁環電感器與抑噪濾波解決方案。
